點擊紅色字體型號進入相應型號的具體介紹

1. 拖鏈按照意大利技術生產
   2. 當需要非標準的彎曲半徑或結構與標準有異的拖鏈時．可與本公司另行協議制造。
   3. 當拖鏈超過允許的最大寬度Bmax時，可采用由三條鏈帶平行組成的復合拖鏈來完成，見下面圖示。

拖鏈的選用
1.支撐板內腔孔徑。，D1=d+≈0.1d（取整數）其中d＝電線、電纜、液．氣軟管的外徑。
2.根據支撐板內腔最大孔徑Dmax來確定鏈板高度hg和拖鏈型號TLXX.

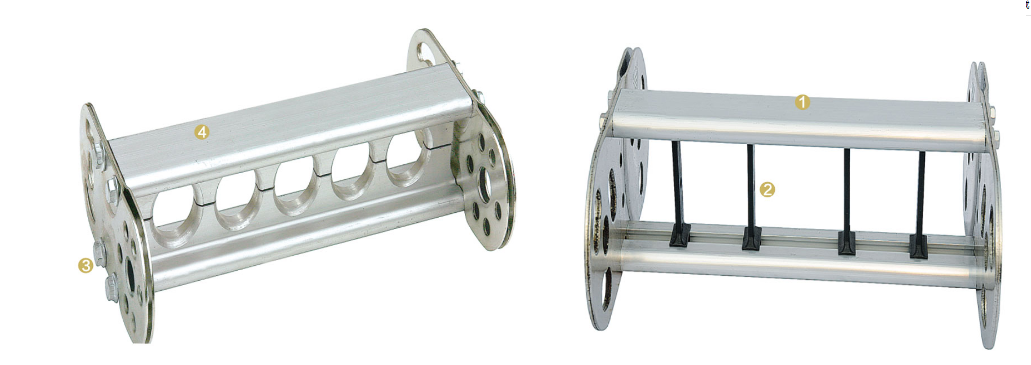

3.根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
(1)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板Ⅰ型（整塊式）。
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時可選用支撐Ⅱ型。屬分開式類型支撐板。
(3)安裝管纜的規格品種較多時可選用支撐板Ⅲ型（框架式）。
4.根據安裝管纜的數量來決定支撐板寬度B1，從而可得拖鏈寬度B。
5.拖鏈使用場合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。
帶三條鏈板的拖鏈
因為支撐板最大長度為6O0mm∽65Omm ．在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是可提高料窄的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。
注：GLE型取參數D,12，TL型取f，J，k .
液壓管的彈性狀況
要注意，液壓管在壓力下會伸長或縮短，因此應考慮到軟管的彈性系數．特別是在高壓及拖鏈長度較長的情況下．應引起注意。
